日聯科技x-ray:如何檢測pcb線路板故障
發布時間:2021-04-18 09:00:00

對于新設計的PCB,產品測試時會遇到一些問題,比如說,當電路板的外形較大、焊接點也很多的時候,測試就有些無從下手。這時就需要一系列合理的測試方式,這樣一來,調試工作才會順利進行。



一塊新線路板,首先我們需要對板子的外觀檢查進行檢查,比如,是否有明顯的裂痕、開短路等現象,必要時可以測試電源和地線的電阻。


接著就是焊接元器件檢測,對于小的電路可以一次全部裝完畢,但當你沒有十足的信心保證一些獨立的模塊都正常工作時,則**不要一次性全部安裝,通常來說分開安裝會相對安全,這樣比較容易確認是哪一模塊出現問題,在出現問題時可比較容易界定范圍。正常來說,可以把電源先裝好,然后再通電檢測電源輸出電壓是否正常,如在通電前也沒有信心能一次性通過(即使有十足的把握,也建議你加一個保險絲,以防萬一)可以選則可限流功能的可調穩壓電源,先設定好過流保護,再慢慢往上調,同時監測輸入電流、電壓、及輸出電壓。如果在上調的過程中,沒有出現異常,且數值都達到正常,就說明電源部分OK,反之,要斷開電源,尋找故障點,并重復以上步驟,直到電源正常為止。然后就是逐個安裝其他模塊,每安裝好一個模塊時,就通電測試,步驟跟上述一致。



尋找PCB故障通常有幾種方法,如下:


一、測量電壓法。首先要確認各芯片電源引腳的電壓是否正常;其次再檢查各種參考電壓是否正常;此外還有各點的工作電壓是否正常等。


二、信號注入法。將信號源加至輸入端,接著依次往后測量各點的波形,看是否正常以找到故障點。若碰前一級沒有反應,而碰后一級有反應,則說明問題出在前一級,一次進行檢測。


三、其他檢測方式。例如看、聽、聞、摸等。“看”就是看元件有無明顯的機械損壞;“聽”就是聽工作聲音是否正常;“聞”就是檢查是否有異味,例如燒焦的味道、電容電解液的味道等;“摸”就是用手去試探器件的溫度是否正常等待。

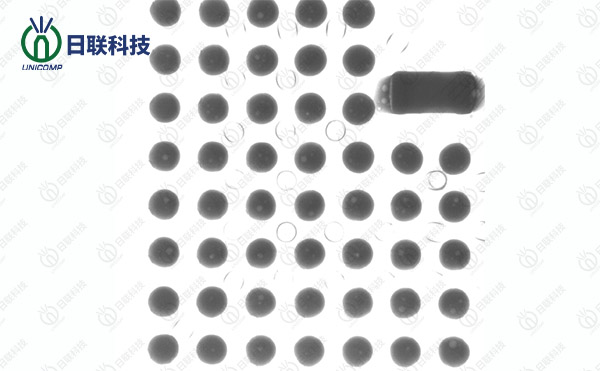

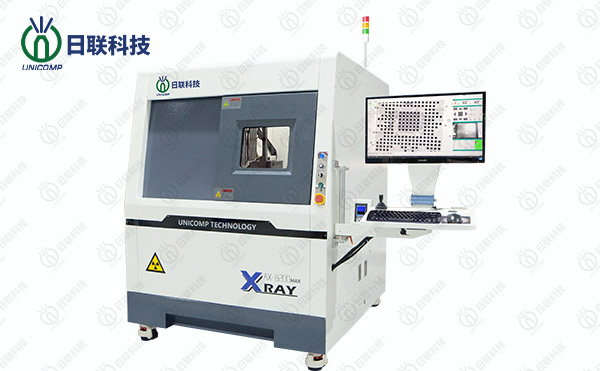

四、X射線透視成像檢測法。使用日聯科技高質量的X射線成像檢測系統,對PCB進行X光透視檢測。日聯科技(UNICOMP)生產的X射線成像檢測設備是非常合適各類電子元器件焊點檢測的,日聯科技X射線設備具有高清晰的X光圖像,同時具備分析缺陷,例如開路、短路、漏焊等的功能,同時,日聯科技的X射線成像設備還有足夠的放大倍率,可讓生產企業非常便捷的看到詳細的產品缺陷,從而滿足現在與未來不斷提高的檢測需求。



以上為PCB質檢的一些方式方法,選擇合適的方式方法,選擇優質的檢測設備,則能事半功倍。
