如何選擇適合的x-ray設備
發布時間:2020-07-30 13:55:27

SMT行業中,自動光學檢查(AOI)是一種成熟的檢查過程,已成為過程控制的關鍵,這極大地提高了制造商對成品質量的信心。但是,如果您看不到焊點的連接,您將如何處理這些設備?答案是對它們進行X射線檢查。



作為一種過程控制方法,使用X射線可以消除由于“隱蔽連接”設備未對準而導致無法維修的組件的風險,也可以消除組件維修成本過高的風險。放錯位置的設備的返工可能會花費很多時間,并且可能在裝配上引起其他問題,例如,由于局部加熱而導致PCB上周?chē)M件出現問題。返工的雙面組件可能超過了允許的最大焊料回流次數。在此過程中發現的故障都是滯后的。例如,在邊界掃描(JTAG)或功能測試中發現的故障將導致額外的時間損失,并增加診斷和二次測試的成本。

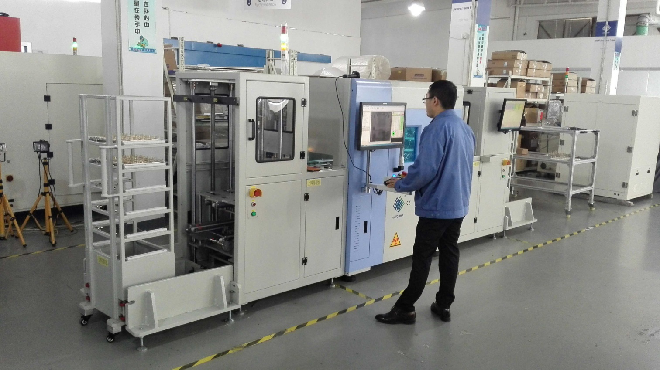

 日聯X光機

那么,什么時候應該使用X射線?這當然是“**”檢查過程的一部分,這有助于確保回流爐的溫度曲線滿足無鉛設備的最理想溫度要求。然后,當裝配進入生產階段時,對零件進行采樣可能更合理;通常的做法是在批次的開始,中間和結束時進行樣品X射線檢查。另一種方法是使用“在線” X射線檢查過程,但是值得注意的是,即使對于自動X射線檢查,X射線檢查的速度也相對較慢。在實際生產中,安裝無鉛設備(尤其是BGA)非常簡單,在正常情況下幾乎沒有問題,因此應仔細考慮是否使用X射線檢查。



X射線檢查還有助于減少生產線**階段的人工檢查。使用AOI或使用其他BGA檢查方法-例如,可能使用了Ersascope檢查方法,該方法不能完全覆蓋細間距設備(取決于您所擁有的檢查系統的類型)。



X射線檢查的另一個非常重要的好處是它可以解決各種質量問題。如果可以使用X射線進行檢查,則無需進行潛在的破壞性返工或微切割。這些做法將增加成本,當然,這也將導致報廢已檢查的組件。微切割還需要對可能發生問題的位置進行一些合理的猜測。





X射線檢查可以提前發現問題并降低返工成本。



您是否經常聽到有人說:“它不能通過測試,它不能正常工作,但是我看不出問題出在哪里,所以一定是BGA問題”?增強的X射線可以提供分層的成像,或者完整的三維檢查功能可以使檢查員觀察整個組件,從而幫助發現缺陷,例如斷線或PCB上的孔洞以及無鉛組件的任何問題。



除了印刷電路板組件(PCBA),當您需要查看制造零件的內部細節時,X射線還可以對其他制造零件(例如電纜組件或機加工零件)執行無損檢查。它還可以提供一定程度的測量能力。

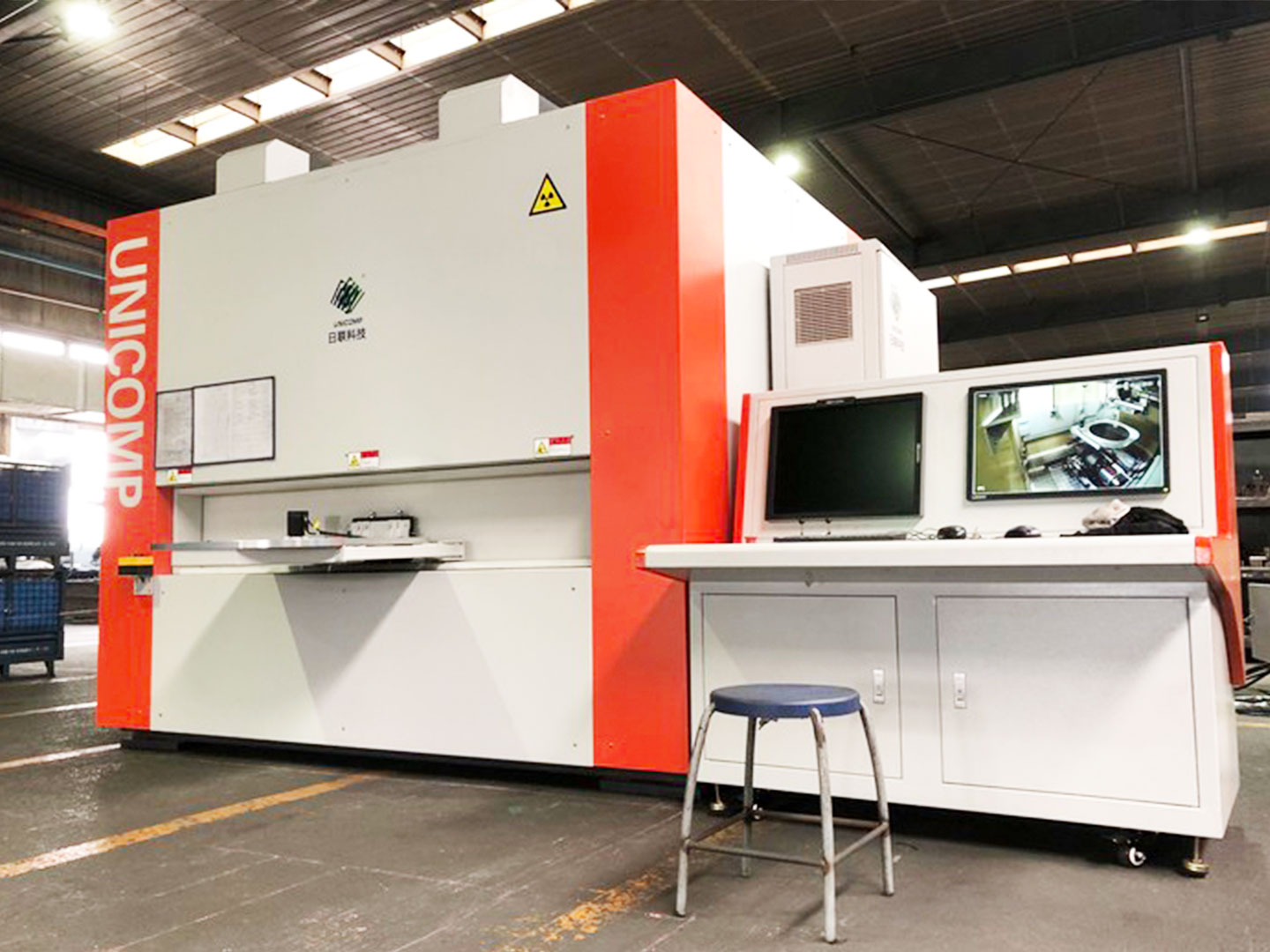

日聯X光機



因此,具有X射線檢查功能的設備現在已成為現代電子產品裝配線不可或缺的一部分。但是,如果您現在決定擁有自己的X射線設備,或者您的電子產品制造服務(EMS)合作伙伴計劃投資于您的業務,那么如何選擇合適的X射線系統?



關鍵問題



市場上有許多供應商和系統,所有設備作為固定資本的評估都是相同的。當您開始尋找所需的設備時,**記住一個清單。我們假設價格和回報是公式的一部分。當然,要購買的系統必須足夠大,以容納要檢查的所有物品。至少需要考慮以下四個方面:



1.圖像質量



如果您想購買相機,那么像素更高的相機(例如24MP相機是否會比16MP相機具有更好的圖像質量?如果您對攝影有所了解,就會知道這種視圖會簡化很多事情(如果這不是純粹的廢話),如果有什么不同之處,則是X射線看起來更復雜。



這涉及物理和非常靈活的軟件。可能影響圖像質量的因素包括功率,電壓,光點大小,檢測器分辨率,X射線源以及被檢對象的距離和視野。以電壓為例,160kV系統的X射線穿透能力強于130kV系統。然而,增加電壓可能不利地影響圖像的對比度,從而影響圖像的質量。您將如何決定?最實用的解決方案是使用一些典型的樣品組件,并嘗試通過X射線系統對其進行檢查。圖像質量可能是主觀評估。



最重要的消息是,您可能會發現各種X射線系統為PCB組件提供圖像,并且圖像質量在非常好的范圍內。這使您可以更多地考慮如何設置檢查,而不是系統組件的技術功能。



2.尺寸是多少



字母D代表尺寸。 X射線系統有三種類型:



二維系統,僅提供從上到下的正視圖;

2.5維系統可以提供自頂向下,傾斜或傾斜的視圖;

三維系統,執行三維成像和部件重構。這可以使用X射線斷層掃描,X射線分層技術或計算技術(以獲得完整的三維效果)或計算機斷層掃描(CT)。



當然,您需要查看的內容越多,檢查的速度就越慢。例如,完成復雜的CT掃描需要幾個小時。如果檢查的目的只是觀察BGA下方缺少的焊球或焊球之間的短路,則二維系統就足夠了。但是,如果感興趣的區域中存在模糊元素,則傾斜的X射線可以幫助獲得更好的圖像。三維系統可以用于詳細的質量調查。



3.易于使用



一些系統可以在一定程度上執行自動檢查。例如,可以對通過或不通過標準的檢查順序進行編程。當然,這將使可重復的檢查和操作變得非常容易,并且可以在必要時執行在線檢查過程。但是,或者讓設置系統執行特殊檢查需要一些技能。



盡管現代X射線系統簡單易用,但檢查員必須真正了解所有設置的作用(例如,我們前面提到的電壓和對比度設置),并能夠解釋所見內容,這也需要對PCB組件做過的事有一些知識。使用某些功能來解釋圖像可能會稍微容易一些,例如,通過使用顏色來解釋圖像。



4.保養



應當記住,在使用X射線設備之前,必須明確告知設備的健康和安全規則(HSE)。可能還會有一些使用規則或程序,以及雇用輻射防護主管和顧問的強制性要求。設備供應商應該能夠提供良好的建議,要求他們至少每年對系統進行一次健康檢查。



另外,值得一提的是X射線管的類型不同。 X射線管的“開放式”類型相對較快,并且更換起來更便宜-可能只有幾磅,并且更換時間只有幾個小時,但是X射線管的使用壽命僅200-300小時,然后需要更換。 X射線管的“封閉管”型可以使用很多年,但價格要貴得多,可能達到幾千磅。因此,最*選擇可能取決于要使用的系統的價格。



X射線檢測器通常是標準平板或高分辨率平板。 X射線會導致這些藥片隨著時間的流逝而褪色,通常在10年后其清晰度會降低20%。盡管仍可以使用,但您可以考慮在使用8至12年后更換X射線檢測器。



X射線系統中找到常見的故障模式也非常重要,因?yàn)楸M管零件看起來很相似,但是它們可以以不同的方式組裝。例如:電源,連接器或電纜可能需要及時更換。

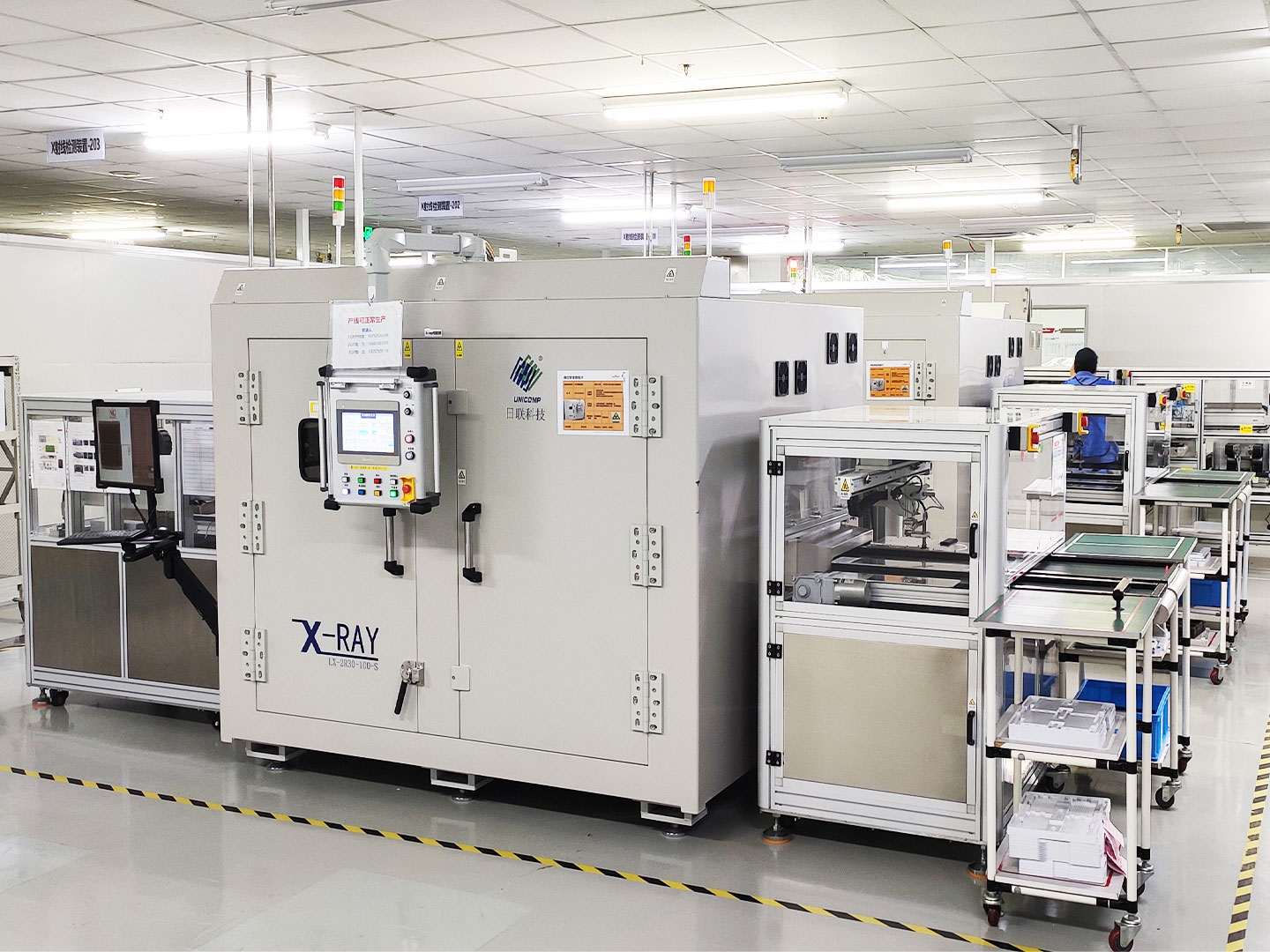

 日聯X光機

當您有興趣購買X射線檢查設備時,希望本文可以幫助您了解一些必須注意的方面。
