X-ray設備帶你看見SMT焊點常見缺陷
發布時間:2020-05-10 09:00:00

    SMT裝配行業中,組裝質量及可靠性是SMT產品的關鍵,但因其生產工序較多,為保證產品質量,通常會選擇多種檢測工具。其中,X光成像檢測設備功能顯著,下面就SMT產品常見的焊接缺陷,簡單分析X-Ray設備的應用情況。


    說到焊接缺陷,那么何為理想焊點呢?即具有良好的表面濕潤性,熔融焊料在被焊金屬表面上應鋪展形成完整、均勻且連續的焊料覆蓋層,接觸角應不大于90度,焊料量也不過多或過少,保證焊點表面完整、連續且圓滑(并不要求光亮外觀);元器件的焊端或引腳在焊盤上的位置偏差在一定范圍內。


    常見的SMT焊點缺陷主要有:

一、連錫,相鄰兩端子或走線發生錫連接現象;

二、少錫,指元件端子的錫量達不到高度要求或焊盤漏基材;

三、錫珠,由于回流過程中加熱急速造成的錫顆粒分散在元件的周圍或基板上,冷卻后形成;

四、冷焊,錫膏在過回流爐后未徹底融化,存在像細沙一樣的顆粒;

五、偏移,元件的端子或電極片移出了銅箔,超出判定基準;

六、立碑,指元件一端翹起脫離基板的銅箔,而另一端則焊在銅箔上;

七、漏裝,指元件根本沒有貼裝在基板銅箔上;

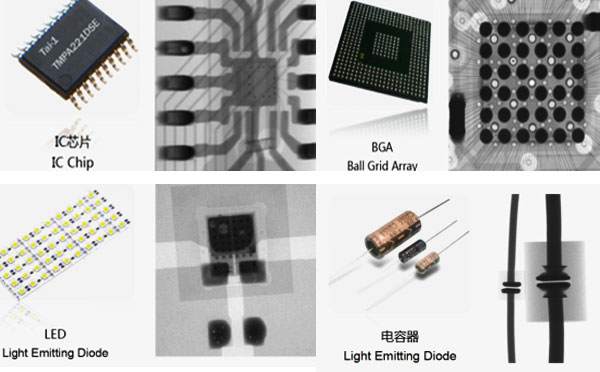

可參考日聯科技X-RAY檢測設備在SMT行業中的應用圖(部分):




    在實際生產中,加工缺陷的形式多種多樣,并且同一批次上也可能同時存在多種不同缺陷,因此,在保證工藝流程的同時,選擇合適的檢測設備尤為重要。制程不良的改善是持續性工作,沒有**的工藝參數,只有最合適的工藝參數,同樣,設備也是如此,日聯科技推出了多種類別的SMT檢測設備,在線、離線,多種配置選擇,并隨著SMT工藝發展,不斷更新符合市場需求的設備,廣受業界好評。
